Mài biên dạng quang học (OPG): nguyên lý, sửa đá và giới hạn hình học
Khi một biên dạng chày quá phức tạp để mài phẳng và quá nhạy cảm để cắt dây, mài biên dạng quang học là kỹ thuật được lựa chọn. Bài viết này giải thích phương pháp này làm được gì, không làm được gì, và vì sao giới hạn của nó nằm ở viên đá (hình học) chứ không nằm ở máy.
1. Nguyên lý mài biên dạng quang học
Mài biên dạng quang học (optical profile grinding – OPG) dùng một viên đá mỏng đã được sửa thành biên dạng mong muốn, kết hợp với hệ quang học chiếu bóng của chi tiết và đá lên màn ở độ phóng đại 20× đến 50×. Người thợ đặt một bản vẽ phóng to lên màn và mài cho tới khi bóng của chi tiết trùng với đường vẽ. Sai số 0,01 mm trên chi tiết hiện lên màn thành 0,5 mm ở mức phóng đại 50×. Đó là toàn bộ ý tưởng của công nghệ này: biến sai số vi mô thành sai số nhìn thấy được bằng mắt thường.
Máy hiện đại bổ sung điều khiển CNC và cơ cấu sửa đá tự động, nhưng nguyên lý không đổi: chất lượng biên dạng chi tiết chính là chất lượng biên dạng của viên đá, cộng với độ chính xác chuyển động của bàn máy.
Một điểm mà tài liệu kỹ thuật tiếng Việt thường bỏ qua đó là: phần “quang học” trong tên gọi đang mất dần vai trò. Máy đời mới điều khiển CNC, sửa đá tự động, dùng đá CBN liên kết thủy tinh sửa được biên dạng, và hệ chiếu bóng lùi về vai trò kiểm tra chứ không còn dẫn hướng.
Khi đọc catalogue, kỹ thuật viên cần phân biệt 2 loại máy:
- Máy mài biên dạng quang học truyền thống: điều khiển thủ công, năng suất thấp, phụ thuộc tay nghề.
- Máy mài biên dạng CNC hiện đại: năng suất cao, khả năng lặp lại tốt. Phù hợp cho gia công khuôn chính xác và sản xuất loạt nhỏ.
2. Sửa đá - công đoạn quyết định của mài biên dạng quang học
Sửa đá tạo hình là công đoạn quyết định biên dạng cuối cùng trong mài biên dạng quang học. Trong mài phẳng, viên đá chỉ cần thẳng. Nhưng trong mài biên dạng quang học, biên dạng chi tiết đến từ đâu lại phụ thuộc vào công nghệ mài:
- Mài định hình cổ điển: viên đá mang chính hình dạng cần tạo ra (ở dạng đảo ngược).
- Mài trên máy CNC hiện đại: biên dạng chi tiết là kết quả tổng hợp của biên dạng đá và quỹ đạo nội suy. Đá không cần mang toàn bộ biên dạng, vì máy bù phần còn lại bằng đường chạy dao.
Sự khác biệt này quyết định vai trò của sửa đá tạo hình (form dressing), chính là công đoạn tạo biên dạng cắt cho đá. Công đoạn được thực hiện bằng một trong hai cách: bút kim cương đơn điểm (single-point diamond dresser) chạy theo quỹ đạo lập trình, hoặc con lăn kim cương (diamond dressing roll) đã mang sẵn biên dạng âm bản.
Từ hai nguyên lý trên, dẫn tới ba hệ quả thực tế trong quá trình sản xuất, gia công chi tiết khuôn: sai số và mòn đá.
Thứ nhất, về sai số:
- Mài định hình cổ điển: sai số biên dạng đá truyền gần như thẳng sang chi tiết, không có nguyên công nào phía sau sửa được. Hệ quả trực tiếp là bán kính góc trong nhỏ nhất trên chi tiết bị chặn bởi bán kính đỉnh đá sau khi sửa; dải thực tế hay gặp là 0,05–0,2 mm. Nhưng đây là dải thực hành (phụ thuộc loại đá, cỡ hạt, liên kết, dụng cụ sửa, máy và chế độ cắt), không phải giới hạn vật lý.
- Trên máy CNC có sửa đá tự động, một phần sai số được bù qua đường chạy dao và chiến lược sửa đá — nhờ vậy có thể đi xuống thấp hơn dải 0,05–0,2 mm — nhưng mức bù này vẫn bị giới hạn bởi hình học tiếp xúc giữa đá và chi tiết, không phải vô hạn.
Thứ hai, về mòn đá:
- Đá mòn dần trong quá trình mài, nên biên dạng đá thay đổi theo thời gian gia công.
- Với biên dạng yêu cầu độ chính xác cao, bắt buộc phải sửa đá lại giữa chừng, chấp nhận mất thời gian dừng máy.
3. Lợi thế của mài biên dạng quang học OPG so với cắt dây EDM
3.1. Lợi thế lớp bề mặt sau mài của OPG
Khi so sánh với cắt dây (WEDM), lợi thế của mài biên dạng quang học (OPG) không nằm ở hình học đạt được, mà nằm ở lớp bề mặt sau gia công. Đây là thứ quyết định tuổi thọ mỏi và độ bền của chày trong quá trình làm việc thực tế
- Không có lớp tái đúc. OPG bóc vật liệu bằng cơ chế cơ học, nên không tạo lớp trắng, không có vùng ảnh hưởng nhiệt kiểu phóng điện, không có vi nứt do sốc nhiệt.
- Ứng suất dư nén nếu mài đúng chế độ, thay vì ứng suất dư kéo như cắt dây ở chế độ thô. Đây là một yếu tố tính toàn vẹn bề mặt quan trọng đối với giai đoạn khởi phát nứt và tuổi thọ mỏi của chày (chúng tôi đã phân tích chi tiết trong bài về tính toàn vẹn bề mặt).
- Cạnh cắt sắc hơn. Với WEDM, bán kính góc trong nhỏ nhất về nguyên lý bị giới hạn bởi bán kính dây cộng với khe phóng điện và còn phụ thuộc chế độ điều khiển góc; OPG có thể tạo cạnh sắc hơn nếu biên dạng đá và điều kiện tiếp cận cho phép
Đổi lại, OPG phải đánh đổi bằng một số giới hạn về khả năng tiếp cận biên dạng và năng suất.
- Không cắt được biên dạng kín. Một lỗ hình chữ nhật giữa tấm thép là việc của cắt dây; OPG chỉ mài được biên dạng hở, tiếp cận được từ bên ngoài.
- Năng suất thấp và phụ thuộc tay nghề. Thời gian sửa đá thường chiếm phần đáng kể tổng thời gian gia công một chi tiết đơn chiếc.
- Kích thước chi tiết bị giới hạn bởi hành trình máy, vốn nhỏ hơn nhiều so với máy cắt dây cùng phân khúc.
3.2. Lợi thế đá mỏng và giới hạn độ cứng vững
Đá dùng cho mài biên dạng thường rất mỏng, nhiều trường hợp chỉ vài milimet. Đá mỏng giúp len được vào các rãnh hẹp. Một viên đá mỏng có độ cứng vững thấp và bị võng dưới lực mài. Độ võng thay đổi theo chiều sâu cắt, mức độ cùn của đá và vị trí tiếp xúc trên biên dạng.
Hệ quả là biên dạng thực tế trên chi tiết có thể lệch so với biên dạng danh nghĩa của đá một lượng phụ thuộc chế độ và độ cứng vững của hệ. Với dung sai biên dạng chặt, cách xử lý thường là giảm lượng bóc ở các lát cuối và bổ sung lát chạy không (spark-out) khi cần. Tức là chạy lại đúng đường mà không tăng chiều sâu để hệ đàn hồi hồi phục và bóc nốt phần vật liệu còn sót do võng.
3.3. Kiểm tra biên dạng đã mài
Biên dạng không kiểm tra được bằng panme. Thông thường, các kỹ sư ứng dụng hai phương pháp sau:
- Máy chiếu biên dạng với bản vẽ phủ (overlay chart): in biên dạng danh nghĩa kèm hai đường dung sai ở cùng độ phóng đại với máy chiếu. Đặt lên màn và so bóng chi tiết với dải dung sai. Nhanh, trực quan, phù hợp kiểm tra tại chỗ giữa các lát mài.
- Máy đo tọa độ hoặc máy đo biên dạng quét: cho số liệu định lượng và báo cáo được. Nhưng chậm hơn và thường không đặt tại vị trí máy mài.
Nguyên tắc đặt bản vẽ phủ: độ phóng đại của bản vẽ phải khớp chính xác với độ phóng đại quang học của máy; sai lệch tỷ lệ 2% trên bản in đã đủ làm sai kết luận với dung sai vài micromet. Bản vẽ phủ phải được kiểm tra bằng thước chuẩn trước khi dùng, và in lại định kỳ vì giấy co giãn theo độ ẩm.

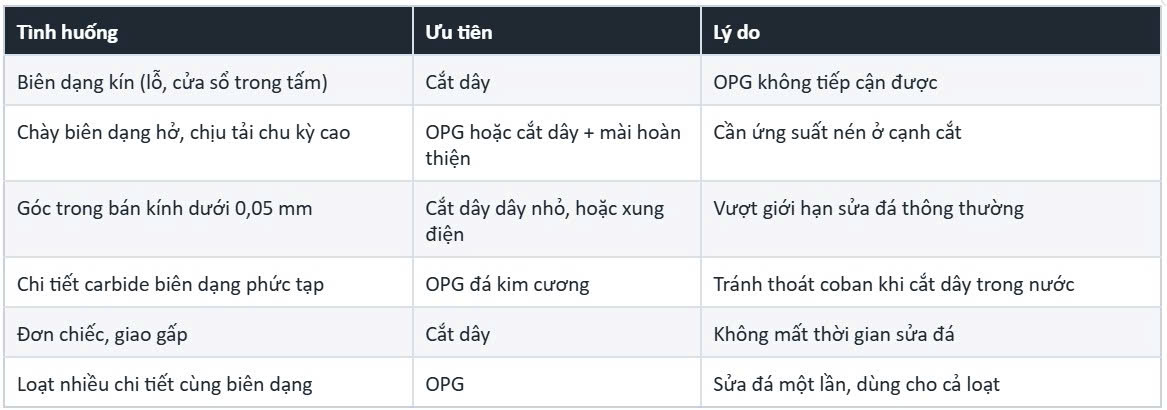

4. Nên chọn mài biên dạng quang học hay cắt dây?
5. Sai lầm thường gặp khi đặt hàng gia công mài OPG
Bản vẽ ghi bán kính góc trong R0,03 mm mà không hỏi nhà cung cấp có sửa được đá tới bán kính đó không. Kết quả là nhà cung cấp hoặc từ chối, hoặc âm thầm làm R0,08 và hy vọng khách hàng không kiểm tra lại.
Với biên dạng chày connector, chênh lệch bán kính góc trong ảnh hưởng trực tiếp tới hình dạng sản phẩm dập, nên đây không phải chi tiết nhỏ.
Quy tắc đặt hàng: nếu bán kính góc trong là yêu cầu chức năng, hãy ghi nó kèm ghi chú “bán kính này là kích thước quan trọng, xác nhận năng lực trước khi báo giá”.
6. Mời thảo luận
1. Xưởng của bạn sửa đá biên dạng bằng bút kim cương đơn điểm hay con lăn? Bán kính nhỏ nhất thực tế đạt được là bao nhiêu?
2. Bạn xử lý thế nào khi biên dạng đá mòn giữa chừng một loạt hàng: sửa lại và chấp nhận lệch loạt, hay chia loạt theo lần sửa đá?
3. Với chi tiết vừa có biên dạng hở vừa có lỗ kín, bạn tách nguyên công ra sao?
