Mài hợp kim cứng: Nên chọn đá kim cương hay CBN?
- Có một quy tắc rất đáng nhớ trong mài vật liệu cứng: kim cương thường dành cho hợp kim cứng, còn CBN dành cho thép tôi. Trong mài sản xuất thông thường, đổi chỗ hai loại hạt mài này thường làm hiệu quả giảm mạnh. Lý do không chỉ bởi độ cứng, mà còn ở tương tác hóa học trong vùng mài.
1. Vì sao đá thường không thể mài hợp kim cứng?
Chọn hạt mài không chỉ là bài toán về độ cứng. Nó là bài toán độ cứng cộng với tương thích hóa học ở nhiệt độ vùng mài. Nếu không xét tới nhiệt độ vùng mài khi chọn vật liệu, nó có thể dẫn tới nhiều quyết định sai lầm trong sản xuất.
Về độ cứng vật liệu thông thường:
- Ôxít nhôm (Al₂O₃) làm việc tốt với nhóm vật liệu sắt, kể cả thép đã tôi ở dải độ cứng vừa phải. Nhưng chênh lệch độ cứng so với carbide vonfram không đủ để mài hợp kim cứng một cách kinh tế
- Acbua silic (SiC) cứng hơn Al₂O₃ và hợp với gang, thủy tinh, gốm và một số vật liệu phi sắt. Nhưng nó không phải lựa chọn thông thường cho thép tôi vì tương thích hóa học kém với sắt ở nhiệt độ cao.
Với vật liệu rất cứng, hai loại hạt mài siêu cứng (superabrasives) thường được sử dụng là: kim cương và nitrua bo lập phương (cubic boron nitride – CBN). Quy tắc thông thường là:
- Kim cương sử dụng cho hợp kim cứng, gốm và nhiều vật liệu cứng phi sắt..
- CBN sử dụng cho thép đã tôi, thép công cụ và thép gió
2. Quy tắc trong gia công mài: Kim cương không dùng cho thép
Kim cương là cacbon. Ở nhiệt độ cao trong vùng tiếp xúc, cacbon có ái lực hóa học mạnh với sắt: nó khuếch tán vào thép và chuyển thành graphit. Hiện tượng này gọi là mòn hóa học (chemical wear) và nó không phụ thuộc vào việc kim cương cứng đến đâu.
Đá kim cương mài thép tôi thường mòn nhanh bất thường, và người vận hành hay quy sai nguyên nhân cho chất lượng đá. Trong mài sản xuất, đây là quy tắc gần như không có ngoại lệ; các trường hợp ngoại lệ nếu có đều gắn với điều kiện nhiệt độ vùng tiếp xúc rất thấp và không phải thực hành phổ thông.
CBN không chứa cacbon nên không có phản ứng này. Nó mềm hơn kim cương nhưng ổn định hóa học với sắt ở nhiệt độ cao, đồng thời dẫn nhiệt tốt — giúp rút nhiệt khỏi vùng mài, giảm nguy cơ cháy mài. Đó là lý do CBN là lựa chọn cho thép tôi, thép gió và thép luyện kim bột.
4. Quy trình sửa đá mài: Phân biệt Truing và Dressing
Khi sử dụng đá kim cương hoặc CBN để mài hợp kim cứng, việc sửa đá (dressing/truing) đòi hỏi quy trình tách biệt hoàn toàn so với đá mài thông thường:
- Tạo hình và sửa độ đảo (Truing): Là quá trình giúp đá tròn đều quanh trục spindle và đạt đúng biên dạng thiết kế. Sau bước này, bề mặt đá sẽ phẳng lì nhưng các hạt mài bị vùi lấp trong lớp liên kết. Do vậy, đá về "cơ bản không cắt được".
- Làm sắc bề mặt (Dressing): Là công đoạn vật liệu nền để hạt mài nhô ra khỏi bề mặt, tạo không gian thoát phoi. Thường được thực hiện bằng đá mài mềm, phun hạt bóc tách hoặc mài thử vào phôi hy sinh.
Sai lầm phổ biến khi mài: Nhiều xưởng gia công khuôn mẫu bỏ qua bước Dressing sau khi Truing. Việc đưa đá mới truing vào mài trực tiếp sẽ sinh ra lực ma sát khổng lồ, phát nhiệt cực lớn làm cháy/nứt bề mặt chi tiết khuôn, và kết luận sai rằng đá kém chất lượng.
5. Kỹ thuật tưới nguội chống nứt nhiệt khi mài hợp kim cứng
5.1. Bản chất vật lý của hiện tượng sốc nhiệt
Khác với quan niệm phổ biến, hợp kim cứng không dẫn nhiệt kém hơn thép. Dẫn nhiệt của WC-Co thay đổi đáng kể theo hàm lượng coban, cỡ hạt và grade, và nhiều grade dẫn nhiệt bằng hoặc tốt hơn nhiều loại thép công cụ. Rủi ro nứt khi mài carbide đến từ tổ hợp khác: độ dai phá hủy thấp hơn thép nhiều, hành xử giòn, gradient nhiệt và sốc nhiệt cục bộ tại vùng tiếp xúc, lực mài, trạng thái đá và chất lượng tưới nguội. Nói “dẫn nhiệt kém” như cơ chế trung tâm là chẩn đoán sai, và chẩn đoán sai thì biện pháp cũng sai.
5.2. Lựa chọn dung dịch tưới nguội phù hợp
- Dầu nguyên chất: bôi trơn tốt hơn, giảm ma sát và giảm nhiệt tại vùng tiếp xúc, cho độ nhám thấp hơn và ít nứt nhiệt hơn. Đổi lại là rủi ro cháy nổ, sương dầu trong xưởng cần hệ thống hút, và chi phí cao.
- Nhũ tương gốc nước: rút nhiệt tốt hơn nhờ nhiệt dung riêng cao, an toàn hơn, rẻ hơn, nhưng bôi trơn kém hơn nên ma sát và nguy cơ nứt tế vi cao hơn ở chế độ nặng.
Với mài tinh chi tiết carbide có yêu cầu cao, dầu thường cho kết quả tốt hơn. Với mài thô và sản lượng, nhũ tương hợp lý hơn. Điểm chung của chúng là nồng độ và độ sạch của dung dịch phải được kiểm soát. Nhũ tương pha sai nồng độ hoặc nhiễm dầu thủy lực mất phần lớn khả năng bôi trơn, và đây là "nguyên nhân ẩn dấu" gây hỏng bề mặt chi tiết.
6. Giải pháp mài chi tiết khuôn ghép giữa thép và hợp kim cứng
Trong chế tạo khuôn đột bế hoặc khuôn bẻ góc, các chi tiết như chày/cối thường có phần thân bằng thép công cụ (SKD11, DC53...) và phần đầu cắt được ghép hoặc hàn carbide hợp kim cứng. Gia công chi tiết ghép này đặt ra một mâu thuẫn kỹ thuật: "Kim cương phù hợp với carbide nhưng mòn hóa học khi chạm thép; CBN phù hợp với thép nhưng mòn nhanh hơn khi mài carbide."
3 Phương án xử lý tối ưu trong thực tế gia công:
- Tách nguyên công và đổi đá giữa chừng, chấp nhận thời gian gá đặt lại
- Dùng CBN cho cả hai và chấp nhận tuổi thọ đá thấp hơn khi qua phần carbide
- Thiết kế lại chi tiết sao cho đường mài không đi qua ranh giới hai vật liệu. Đây là giải pháp tiết kiệm chi phí nhất, nhưng đòi hỏi kỹ sư thiết kế khuôn phải thống nhất phương án với xưởng gia công ngay từ khi lập bản vẽ.
7. Kiểm soát nguy cơ nứt tế vi khi mài hợp kim
Hợp kim cứng có độ dai phá hủy thấp và hành xử giòn, nên gradient nhiệt và lực mài quá lớn có thể gây nứt tế vi ngay dưới bề mặt. Những vết nứt này không nhìn thấy bằng mắt nhưng là mầm phá hủy khi chày vào làm việc dưới tải va đập
3 Phương án xử lý tối ưu trong thực tế gia công:
- Giảm lượng bóc mỗi lát
- Ưu tiên liên kết nhựa cho nguyên công tinh
- Tưới nguội đủ mạnh để tia dung dịch thực sự tới được vùng tiếp xúc chứ không chỉ làm ướt chi tiết.

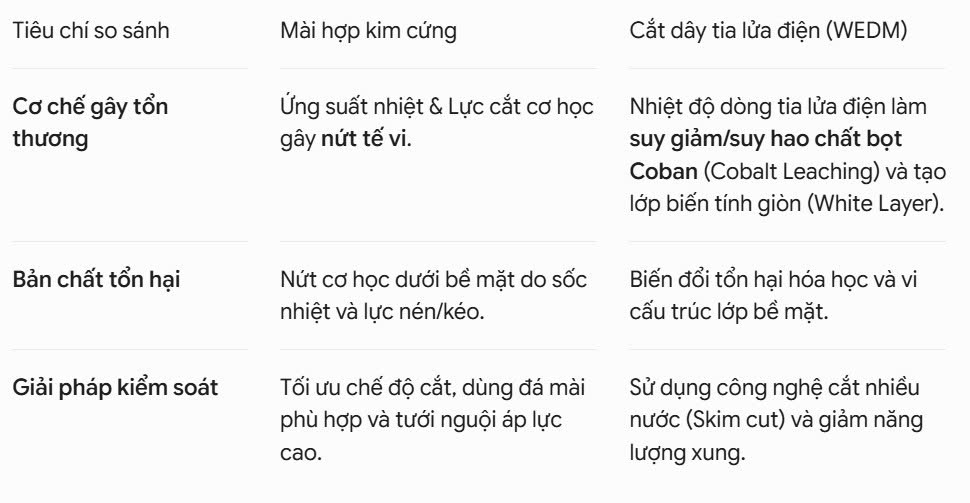

So sánh với gia công cắt dây trên cùng vật liệu: mài carbide không gây thoát coban, nhưng có rủi ro nứt do gradient nhiệt và lực. Cả hai công nghệ đều có thể làm hỏng bề mặt carbide theo hai cách khác nhau, và cả hai đều cho kết quả tốt nếu chạy trong cửa sổ công nghệ đúng. Tên công nghệ không quyết định chất lượng bề mặt; cửa sổ công nghệ và mức độ kiểm soát mới quyết định.
Mời thảo luận
- Xưởng của bạn có tách riêng bước truing và bước làm sắc khi dùng đá siêu cứng không?
- Bạn dùng loại liên kết nào cho mài tinh carbide, và tuổi thọ đá thực tế là bao lâu?
- Đã có ai từng dùng đá kim cương cho thép tôi rồi phát hiện đá mòn bất thường chưa?
Bài viết do bộ phận kỹ thuật Công ty Cổ phần Công nghệ Khuôn mẫu Ánh Dương biên soạn,
trong chuyên mục Tài liệu kỹ thuật về công nghệ chế tạo chi tiết khuôn.
